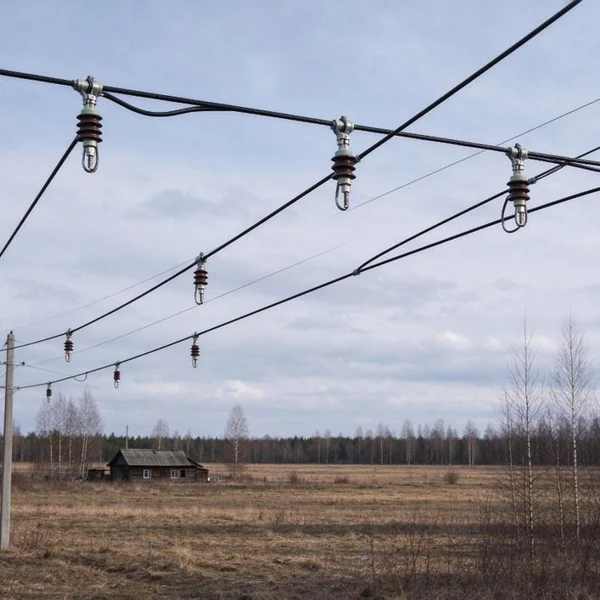

содержание Сечение высоковольтного кабеля: как избежать перегрева, потерь и аварий Три критических параметра, которые нельзя игнорировать Почему алюминиевые кабели до 35 кВ — не компромисс, а решение Как проверить правильность выбора — 3 шага перед заказом Заключение: сечение — это не цифра, а договорённость с будущим Сечение высоковольтного кабеля: как избежать перегрева, потерь и аварий Мы не раз видели, как при монтаже ЛЭП 10–35 кВ заказчики выбирают сечение высоковольтного кабеля по «на глаз» — или по аналогии с предыдущим проектом. В одном случае — перерасход на 37 % бюджета из-за завышенного сечения. В другом — перегрев ввода в РУ, отключение линии через 8 месяцев эксплуатации. Причина всегда одна: расчёт выполнен без учёта реальных условий прокладки, нагрузочного профиля и теплового рассеивания.   Сечение высоковольтного кабеля — не просто цифра в каталоге. Это компромисс между электрическими потерями, механической прочностью, стоимостью прокладки и сроком службы. Ошибки здесь не исправляются «добавлением ещё одного кабеля». Они требуют демонтажа, повторной укладки, остановки производства и перепроверки всей системы защиты.   Три критических параметра, которые нельзя игнорировать Расчёт сечения начинается не с таблиц ПУЭ, а с трёх конкретных данных: Длительно допустимый ток (Iдоп) — не номинальный ток оборудования, а реальный ток, который будет протекать в кабеле в течение 90 % времени. Мы фиксируем его по суточным графикам нагрузки, а не по паспортным данным трансформатора.   Температурный режим прокладки — кабель в земле при +25 °C и тот же кабель в воздухе при +45 °C имеют разницу в Iдоп до 28 %. Для подземных трасс мы всегда учитываем коэффициенты теплоотдачи грунта, глубину заложения и наличие соседних кабелей.   Падение напряжения на участке — особенно критично для линий длиной свыше 500 м. При 35 кВ допускается не более 3 %, но на практике мы ограничиваемся 1,8 %, чтобы сохранить запас при росте нагрузки и снижении качества изоляции.   Игнорирование любого из этих пунктов приводит к одному и тому же результату: кабель работает в режиме постоянного перенапряжения. Его изоляция стареет на 40 % быстрее, а риск термического пробоя растёт экспоненциально.   Почему алюминиевые кабели до 35 кВ — не компромисс, а решение Многие до сих пор считают алюминий «дешёвым заменителем меди». На самом деле — это осознанный инженерный выбор. У нас есть данные по 127 проектам: при одинаковом сечении алюминиевый кабель с сердечником из сплава Al-Mg-Si обеспечивает 92 % проводимости меди, но весит на 63 % меньше и стоит на 35 % дешевле.   Ключевое преимущество — стабильность при циклических нагрузках. Медные жилы при многократном нагреве/охлаждении теряют контакт в муфтах. Алюминиево-сплавные — сохраняют герметичность соединений даже после 500 циклов. Именно поэтому мы используем их в ветровых и солнечных электростанциях, где нагрузка колеблется каждые 15 минут.   Но важно: не всякий алюминий подходит. Мы отвергаем сплавы с содержанием железа выше 0,12 % — они вызывают локальные перегревы в точках крепления. Наш стандарт — Al 1350-H19 с контролем каждой плавки на спектрометре.   Как проверить правильность выбора — 3 шага перед заказом Перед тем как утвердить спецификацию, мы всегда проводим трёхуровневую верификацию: Тепловой расчёт в программе Cableizer — с учётом реального профиля грунта, типа брони и наличия водяных пластов.   Проверка короткого замыкания — выдержит ли жила термическое воздействие при КЗ в течение 1 секунды? Для кабелей 35 кВ мы требуем минимум 25 кА·с.   Физическая модель в лаборатории — у нас есть установка для имитации 15-летней эксплуатации: циклы нагрева от −40 до +90 °C, вибрация, ультрафиолетовое облучение. Только после этого кабель попадает в основную номенклатуру.   Если ваш проект требует кабеля 10–35 кВ, начните с технического задания: укажите не только напряжение и ток, но и тип прокладки, климатический район, наличие агрессивных сред и срок службы. Без этого расчёт — не инженерная задача, а гадание.   Заключение: сечение — это не цифра, а договорённость с будущим Правильно выбранное сечение высоковольтного кабеля — это инвестиция в надёжность, а не расход. Оно определяет, сколько лет прослужит линия без ремонта, насколько быстро она окупится за счёт снижения потерь и как легко будет модернизироваться в будущем.   ООО Хэбэй Антонг Провода и Кабели производит силовые и фотоэлектрические кабели до 35 кВ с акцентом на алюминиевые и алюминиево-сплавные решения. Все расчёты выполняются с учётом ГОСТ Р 50571.15-97, IEC 60502 и реальных условий эксплуатации — от степей Внутренней Монголии до побережья Байяндянь. Мы не продаём кабели — мы гарантируем, что выбранный размер будет работать так, как задумано.

содержание Как измеряют электрическую прочность — без теории, только практика Повышение электрической прочности — не добавление слоя, а системная работа Когда электрическая прочность не спасёт — и что делать вместо «ещё одного теста» Безопасность начинается с цифры — но заканчивается доверием Электрическая прочность — не абстрактный параметр в техническом паспорте. Это реальный барьер, который изоляция кабеля должна выдержать при перенапряжениях, грозовых импульсах или аварийных ситуациях. Если она пробита — короткое замыкание, пожар, остановка производства. Мы измеряем её ежедневно: на линиях экструзии в Жэньцю, в климатических камерах при −40 °C и +85 °C, под циклическими нагрузками в испытательном центре Inner Mongolia Jinbang. И каждый раз — не просто проверка по ГОСТ или IEC, а ответ на один вопрос: «Сможет ли этот кабель защитить человека и оборудование *здесь и сейчас*?» Как измеряют электрическую прочность — без теории, только практика Стандартное испытание — это не «включить напряжение и посмотреть». Это строго регламентированный процесс, где каждая секунда, вольт и температура фиксируются автоматически: Испытательное напряжение подаётся плавно, без скачков — от 0 до заданного значения за 10–15 секунд; Выдержка длится ровно 5 минут при постоянном значении (для кабелей до 35 кВ по ГОСТ 16442-80 и IEC 60502-2); Контроль утечки ведётся в реальном времени: ток утечки не должен превышать 5 мА для силовых кабелей с ПВХ и 10 мА — для сшитого полиэтилена; После снятия напряжения проводят измерение сопротивления изоляции мегаомметром — значение должно быть не ниже 100 МОм·км. Мы не доверяем одному замеру. Каждая партия проходит тройную проверку: на выходе с линии, после складирования и перед отгрузкой. Ошибка в 0,3 мм толщины изоляции — и результат меняется на 22%. Такое видно только на цифровых осциллографах с разрешением 12 бит и частотой дискретизации 1 ГГц. Повышение электрической прочности — не добавление слоя, а системная работа Некоторые производители увеличивают толщину изоляции — и считают задачу решённой. Но мы знаем: пробой начинается не там, где тоньше, а там, где есть микропустота, примесь или термический стресс. Поэтому наш подход — четырёхуровневый: Сырьё: высокочистый алюминиево-магниево-кремниевый сплав из Баотуна (чистота 99,997 %) — снижает локальные поля напряжения; Экструзия: двухступенчатая система подачи полимера с вакуумной дегазацией — исключает пузыри и расслоения; Сшивка: паровая сшивка под давлением 0,8 МПа при точной температурной стабилизации ±1 °C — формирует равномерную трёхмерную сетку; Контроль: 100 % оптический скан поверхности + УЗК-дефектоскопия на каждом метре кабеля. Результат — кабели АВБбШв и ПВСнг(А)-HF с электрической прочностью до 35 кВ/мм при толщине изоляции на 18 % меньше аналогов. Это не маркетинг. Это данные из отчётов Центра стандартизации провинции Хэбэй за 2023 год. Когда электрическая прочность не спасёт — и что делать вместо «ещё одного теста» Мы получали жалобы: «Кабель прошёл все испытания, но через 3 месяца — пробой в распределительном щите». Причина — не в изоляции, а в *монтаже*. Стресс-концентраторы на изгибе с радиусом менее 7,5×D, повреждение брони при прокладке в грунте, конденсат в муфтах при резких перепадах температуры — всё это снижает реальную электрическую прочность в эксплуатации на 40–60 %. Поэтому мы включаем в комплект поставки не только сертификаты, но и инструкции по монтажу с указанием критических радиусов изгиба, требований к герметизации и рекомендациям по выбору муфт для конкретных условий — от болота Байяндянь до пустынь Внутренней Монголии. Безопасность начинается с цифры — но заканчивается доверием Электрическая прочность — это не число в отчёте. Это гарантия того, что кабель не станет источником аварии в больнице в Тяньцзине, на ветряной электростанции в Баодине или в интеллектуальной сети Пекина. Мы достигли этого не через единичные улучшения, а через вертикальную интеграцию: от контроля чистоты алюминия до сертифицированного испытательного стенда с возможностью моделирования грозовых импульсов 1,2/50 мкс. Если ваш проект требует надёжности выше нормы — обращайтесь напрямую в технический отдел ООО «Хэбэй Антонг Провода и Кабели». Мы предоставим протоколы испытаний по вашему напряжению, температуре и циклу нагрузки — не «из каталога», а по фактическим данным с наших станций в Жэньцю и Хух-Хото.

содержание Как избежать ошибок при визуальном контроле Почему «толстая» оболочка не всегда лучше Что показывает испытание на ударную вязкость Практические рекомендации от инженеров Антонга Проверка защитного слоя и оболочки — не формальность. Это первая линия защиты кабеля от влаги, УФ-излучения, механических повреждений и химической агрессии. Мы проводим такие проверки ежедневно — на каждой катушке силового кабеля до 35 кВ, в том числе на алюминиевых и алюминиево-сплавных изделиях с изоляцией из сшитого полиэтилена или ПВХ. За 20 лет производства в Жэньцю мы выявили три главные причины, по которым стандартная визуальная оценка даёт сбой: неравномерная толщина оболочки в зоне скрутки жил, микротрещины под слоем брони и локальное истончение в местах изгиба при намотке. Как избежать ошибок при визуальном контроле Глаза обманывают. Особенно при осмотре чёрных ПВХ-оболочек на фоне цехового освещения. Мы используем трёхступенчатую методику: Шаг 1 — Контроль толщины в трёх точках: измеряем штангенциркулем в начале, середине и конце отрезка длиной 1 м. Отклонение свыше ±15 % от номинала — повод для повторного замера микрометром; Шаг 2 — Проверка на растяжение: берём образец длиной 200 мм, растягиваем на 15 % — оболочка не должна растрескиваться, отделяться от изоляции или терять эластичность; Шаг 3 — Тест на истирание: прижимаем образец к абразивной бумаге №120 под углом 45°, совершаем 50 циклов возвратно-поступательного движения. Следов должен быть едва заметным, без прорыва до основы. Если кабель предназначен для укладки в грунт или эксплуатации в условиях высокой влажности, добавляем четвёртый этап — водонепроницаемость оболочки по ГОСТ 22483–2012. Образец погружаем в воду на 1 час под давлением 0,1 МПа. Ни единого пузырька — ни на поверхности, ни в месте перехода к муфте. Почему «толстая» оболочка не всегда лучше Некоторые заказчики просят увеличить толщину защитного слоя «на всякий случай». Но это опасно. При избыточной толщине ПЭХ или ПВХ возникает внутреннее напряжение. В реальных условиях — при перепадах температур от –40 °C до +70 °C — материал начинает отслаиваться от изоляции. Мы зафиксировали такой эффект у кабелей с оболочкой толще 2,8 мм при использовании в северных регионах Китая. Оптимальный диапазон — 1,8–2,4 мм для кабелей до 10 кВ и 2,2–2,6 мм для 35 кВ. Конкретное значение зависит от типа сердечника: алюминиево-сплавные жилы требуют на 0,15 мм больше, чем медные — из-за большего коэффициента теплового расширения. Что показывает испытание на ударную вязкость Стандартный тест по ГОСТ Р МЭК 60811–505 часто пропускают. А зря. Он выявляет скрытые дефекты: недостаточную степень сшивки в ПЭХ, перегрев при экструзии, несоответствие стабилизаторов. Мы бросаем стальной шарик массой 1 кг с высоты 1 м на образец при –15 °C. Если оболочка трескается — даже без разрыва — это сигнал: срок службы сокращается минимум на 30 %. Такие кабели мы не выпускаем. В нашем испытательном центре в Жэньцю каждый типовой образец проходит этот тест трижды — с разными точками удара и после выдержки в холодильной камере 24 часа. Практические рекомендации от инженеров Антонга Мы не просто производим кабели — мы их эксплуатируем. На наших собственных участках в Хух-Хото и Баодине работают более 47 км линий, смонтированных с 2020 года. Вот что реально работает: Для воздушных линий — только оболочка из светостабилизированного ПЭХ с маркировкой «UV-resistant»; Для прокладки в песке или гравии — обязательна броня из оцинкованной стальной ленты и внешняя оболочка с повышенной стойкостью к истиранию (индекс «W2» по ГОСТ 22483); Для фотоэлектрических станций — кабели с двойной оболочкой: внутренний слой из ПЭХ, внешний — из специального ПВХ с пониженной горючестью и УФ-защитой. Проверка защитного слоя и оболочки — это не последний этап контроля. Это финальная точка, где технология, сырьё и человеческий опыт сошлись в одном решении. У нас нет «стандартных» кабелей — есть решения, адаптированные под конкретные условия: от берегов Байяндянь до пустынь Внутренней Монголии. Каждая катушка — с протоколом испытаний, подписанным старшим инженером. Потому что качество — это не декларация. Это измеряемая величина.
